10/1000μs（200A）电流波发生器我司针对防护器件(SPD、MOV、GDT、TVS等）测试开发，具有系统集成度高、操作简单、智能化程度高等特点，可产生短路10/1000μs（1A～200A）的电流波形，主要用于信号SPD的B1、B3、C3试验，也可用于MOV、GDT、TVS等防护元器件能量及寿命测试，或者用于其他科学研究试验。
型号: AT2184-002-T
依据标准
lIEC 61000-4-5
lGB/T 17626.5
lIEC 61643
lGB/T 18802
lGB/T 10193
lUL1449
环境要求
l输入电压：AC220/50Hz
l海拔高度：≤2000m
l环境温度：－10℃～＋40℃
l相对湿度：≤85％、无凝霜
l防雷接地；独立防雷接地≤4Ω
l无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体、电源电压波形为正弦波、供电电源波形畸变率<5%
产品参数
|
波形参数 |
允许误差 |
|||
|
短路输出电流范围（分三档） |
1A～6A |
输出阻抗≈730Ω |
充电电压范围： 730～4380V |
±10% |
|
6A～70A |
输出阻抗≈73Ω |
充电电压范围： 2500～7000V |
±10% |
|
|
70A～200A |
输出阻抗≈25Ω |
充电电压范围： 1750～500V |
±10% |
|
|

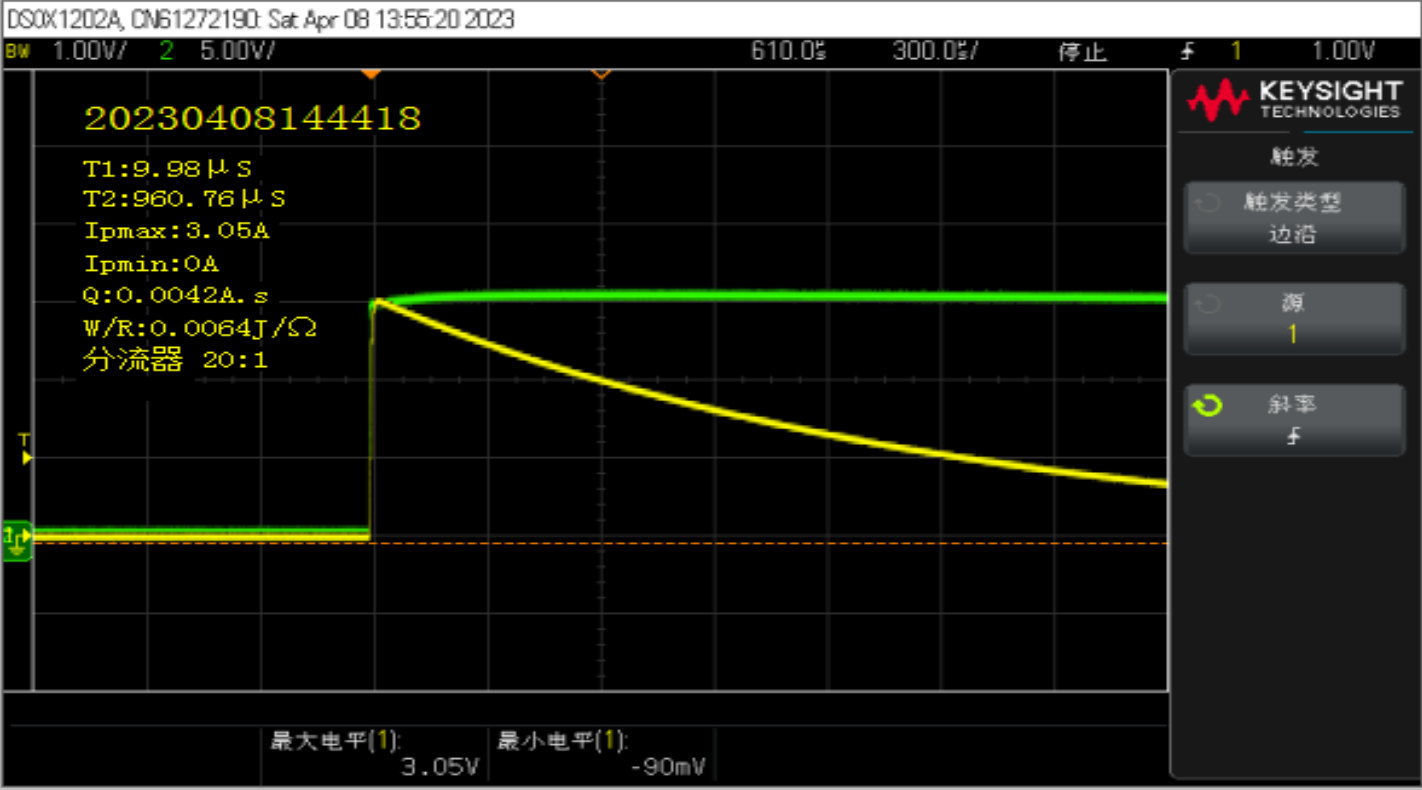

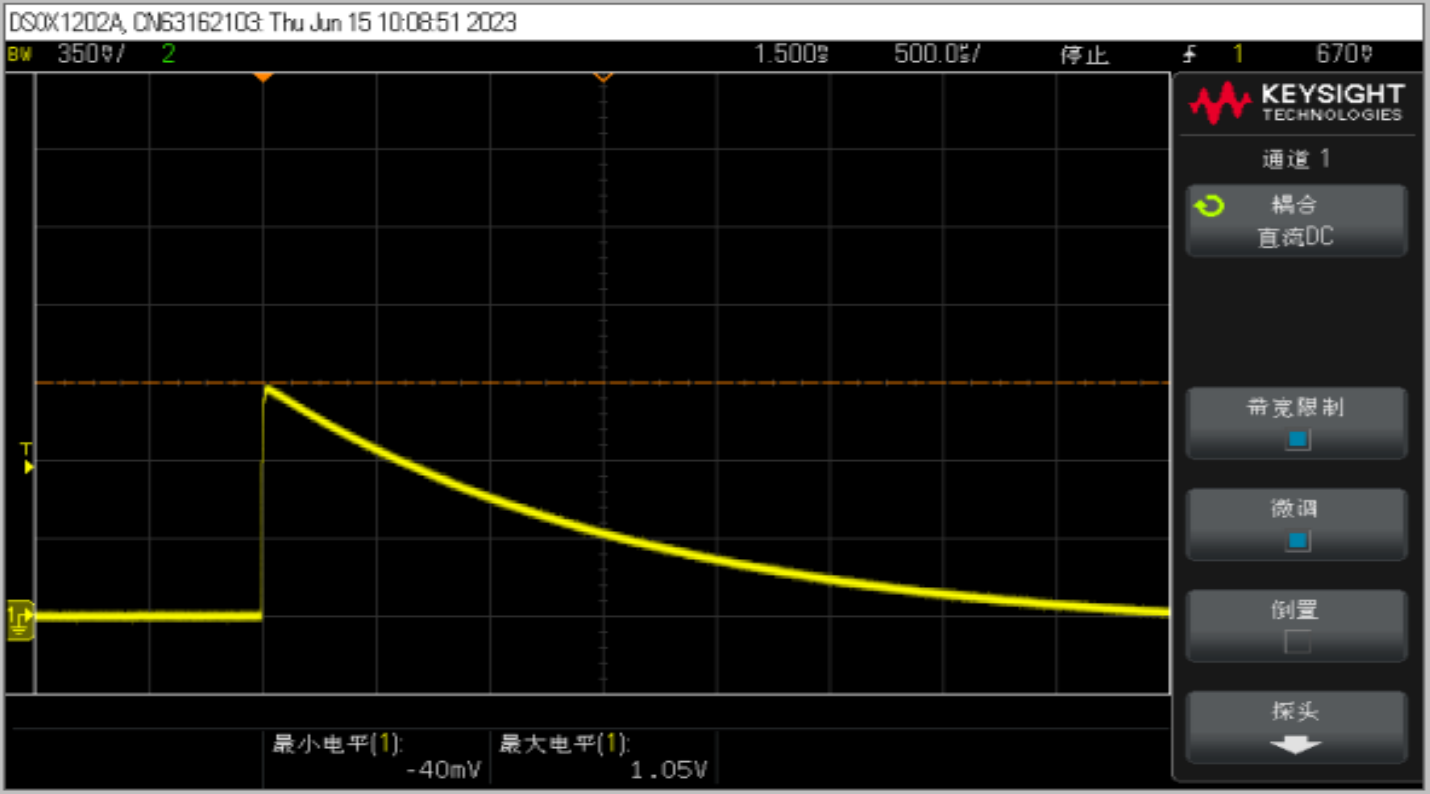

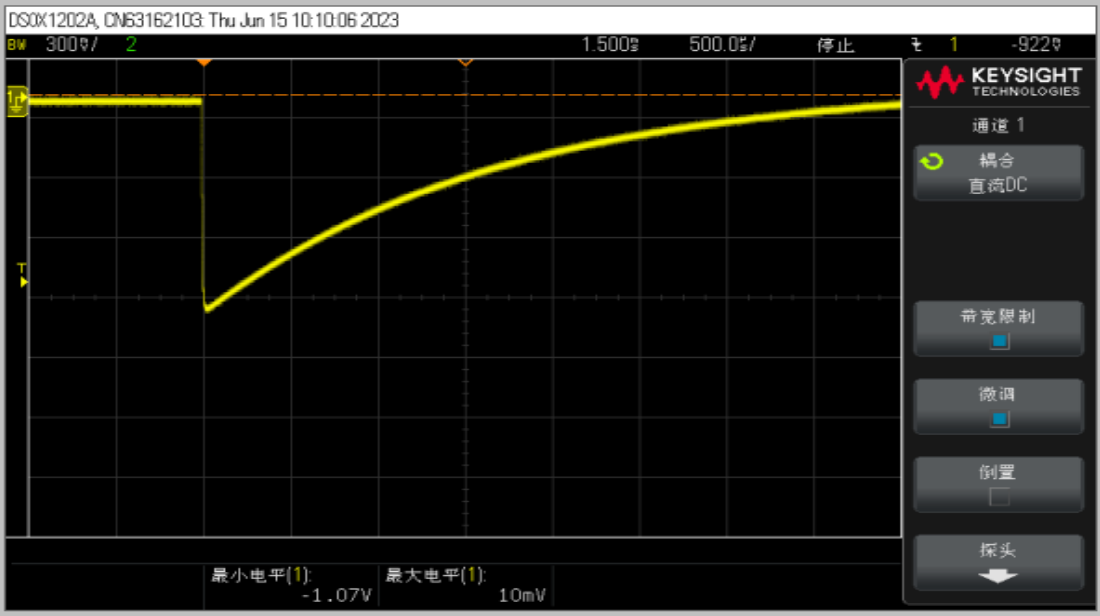

波前时间T1 |
10µs |
-10%～+100% |
||
|
波尾半峰值间T2 |
1000µs |
±20% |
||
|
反极性振荡 |
≤20%IPeak |
|||
|

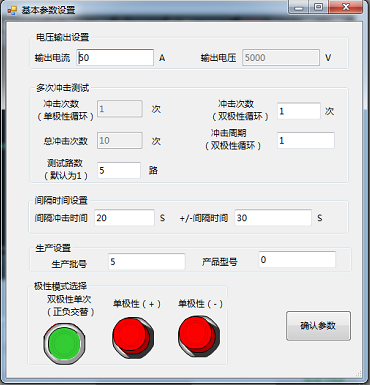

功能性参数 |
||||
|
极性 |
正极性、负极性、正负交替（单次、即：正/负、正/负....）、正负交替（多次、即：正、正.../负、负....） |
|||
|
循环次数 |
1～9999次； |
|||
|
间隔时间 |
1～9999s； |
|||
|
工位 |
可选配5工位测试治具 |
|||
|
安全 |
测试系统应具有完善的安全保护措施，包括但不限于门禁开关、自动接地、紧急停止按钮、状态指示灯、安全互锁等 |
|||
|
控制 |
采用工业触摸屏与PLC联合控制系统 |
|||
|
外形尺寸 （长×宽×高） |
500mm×760mm×375mm |
|||
|
自动测量系统 |
||||
|
示波器 |
可选配普源RIGOL、是德科技Keysight、泰克tektronix 等品牌示波器 |
|||
|

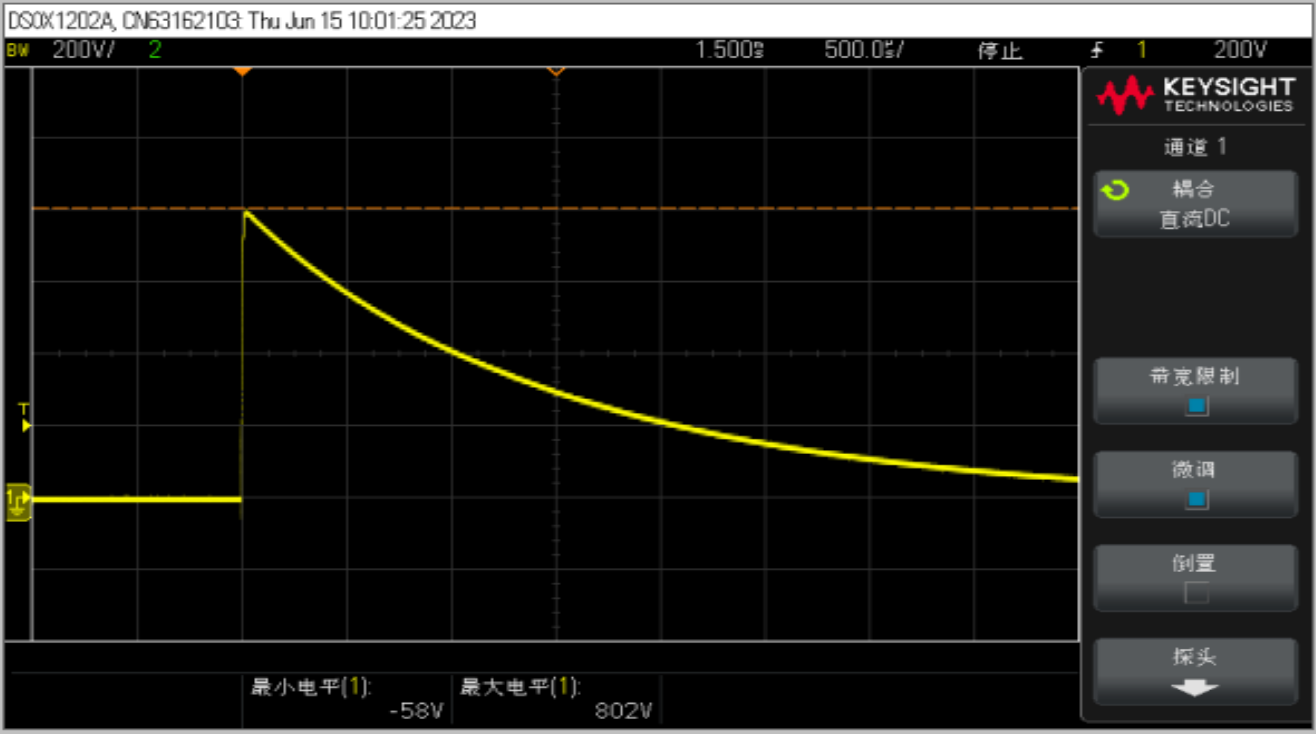

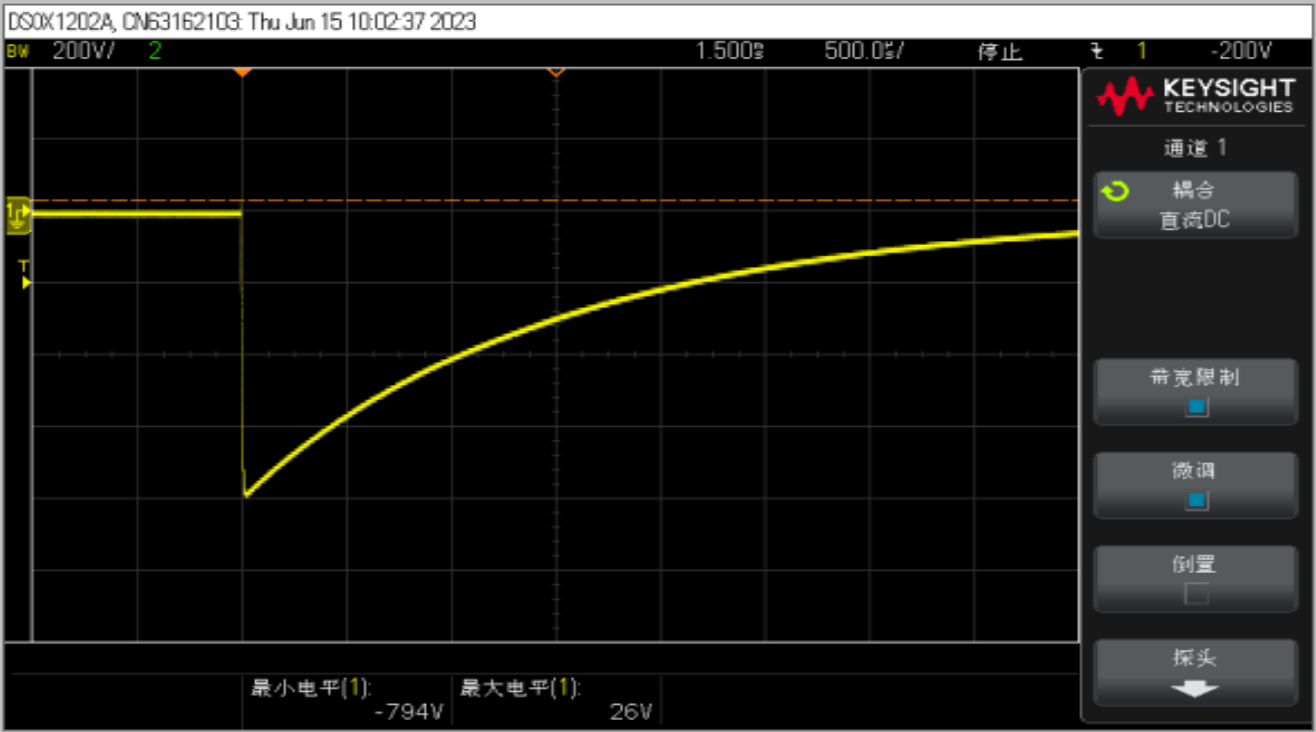

残压采集 |
可选配分压器采集试品残压 |
|||
|
罗氏线圈 |
可选配电流采集罗氏线圈、可采集10/1000μs电流波形 |
|||
|

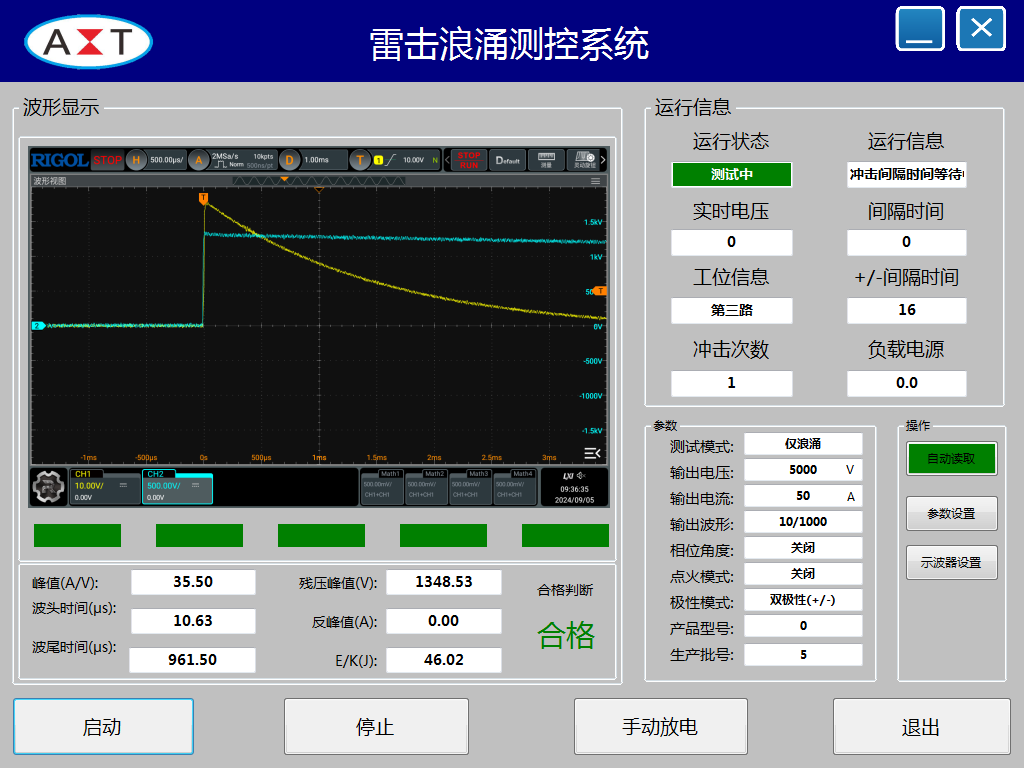

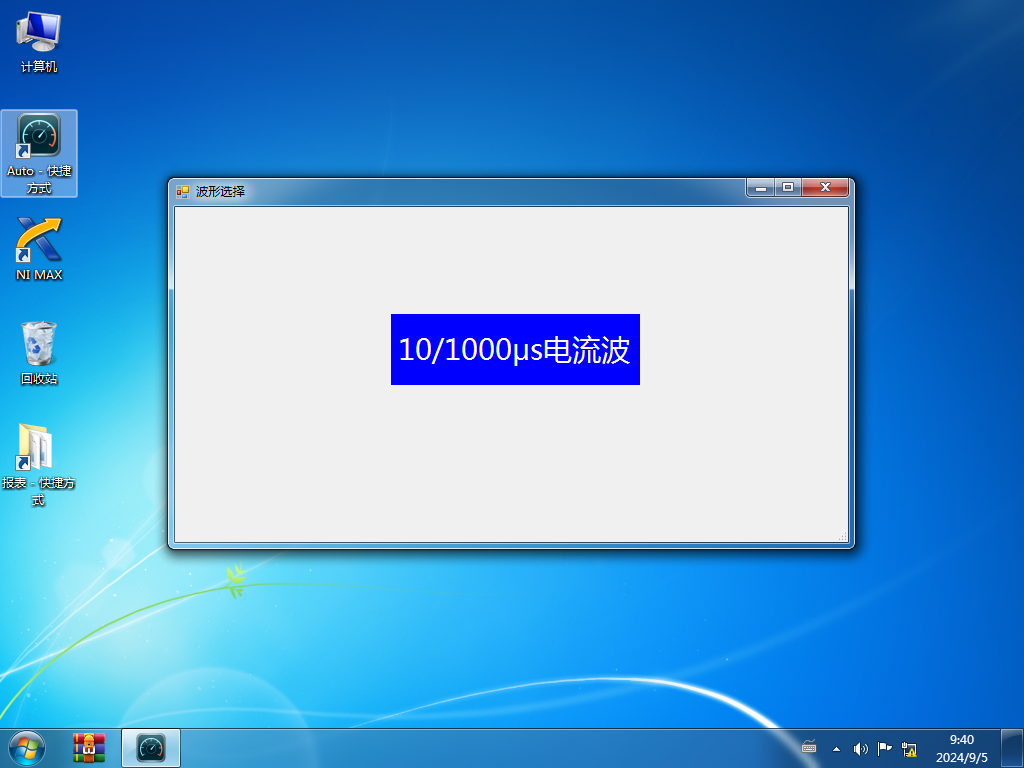

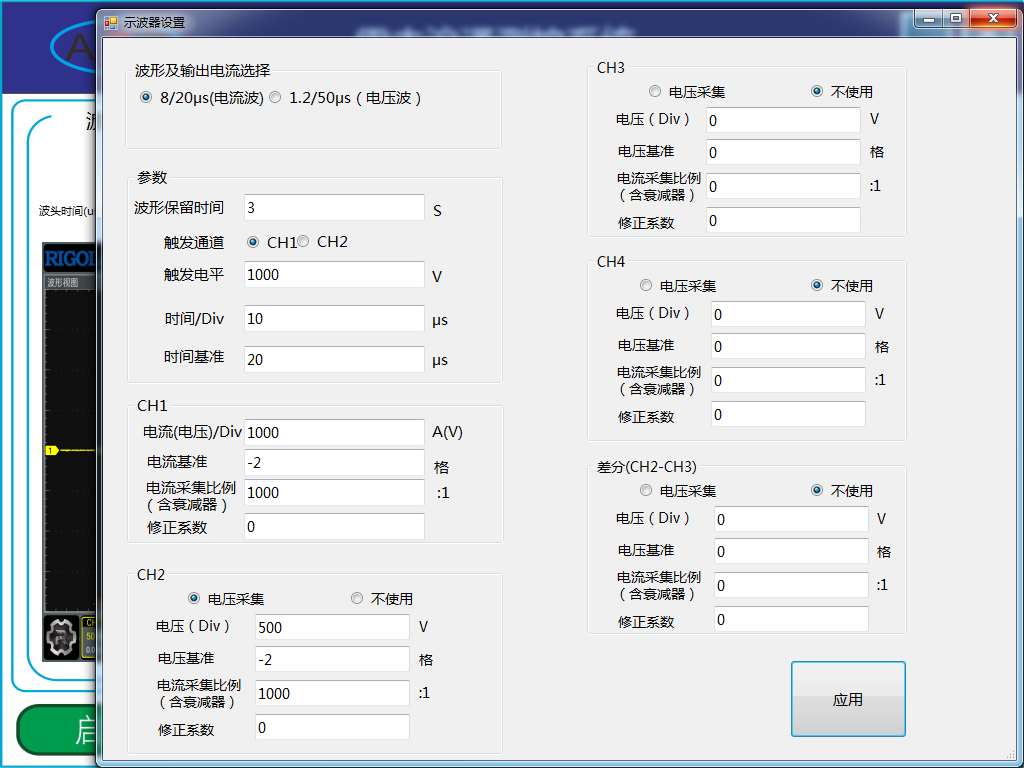

波形测量软件 |
可选配自动测量软件：测量软件能自动采集示波器测试波形，并对波形的波前时间、波尾半峰时间、峰值电流、进行分析显示，并生成EXCEL或图片保存于电脑中，测量软件采集波形为示波器原图波形，不做任何分析和处理； |
|||
|
隔离系统 |
可选配隔离系统：电脑与示波器通讯为RJ45通讯，电脑与示波器之间采用光电隔离系统； |
|||
|
示波器 |
可选配普源RIGOL、是德科技Keysight、泰克tektronix 等品牌示波器 |
|||
