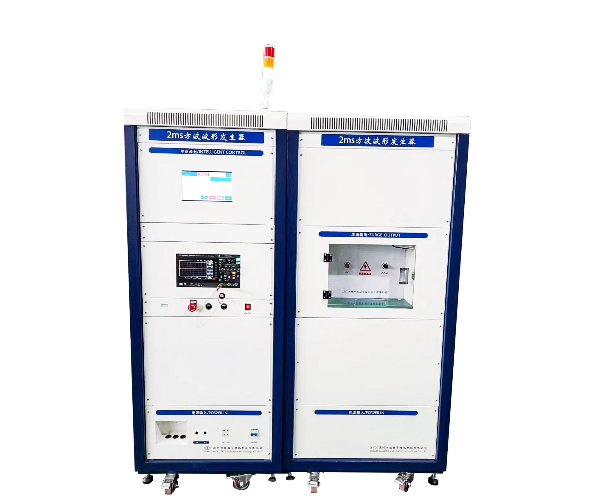

2ms方波波形发生器是欧拓针对防护器件(SPD、MOV、GDT、TVS等）测试开发，具有系统集成度高、操作简单、智能化程度高等特点，可产生短路2ms（10A～1000A）的电流波形，主要用于MOV、GDT等防护元器件能量及寿命测试，或者用于其他科学研究试验。
型号: AT2190-010-G
依据标准
lIEC 61000-4-5
lGB/T 17626.5
lIEC 61643
lGB/T 18802
lGB/T 10193
lUL1449
环境要求
l输入电压：AC220/50Hz
l海拔高度：≤2000m
l环境温度：－10℃～＋40℃
l相对湿度：≤85％、无凝霜
l防雷接地；独立防雷接地≤4Ω
l无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体、电源电压波形为正弦波、供电电源波形畸变率<5%
产品参数：
|
波形参数 |
允许误差 |
|
|
短路输出电流范围 （分二档） |
10A～100A |
0～﹢20% |
|
100A～1000A |
0～﹢20% |
|
|

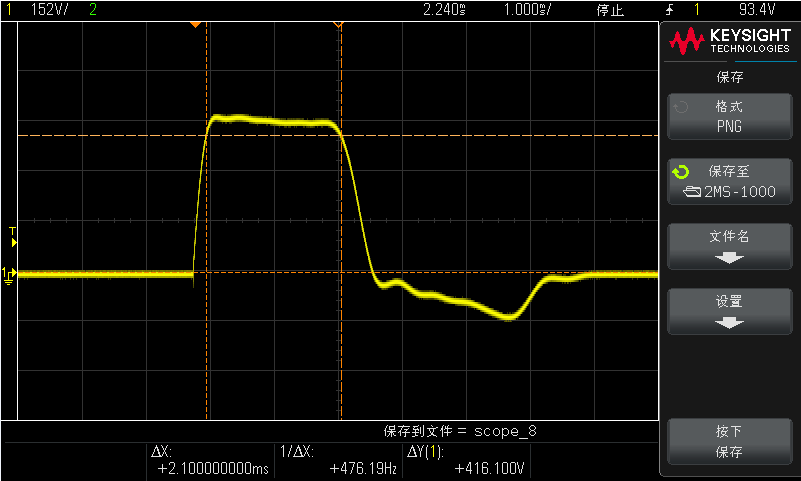

视在峰值宽度TD |
2ms |
0～﹢20% |
|
视在总宽度TT |
≤1.5TD |
|
|
波前振荡 |
＜5% |
|
|
短路电流反极性振荡 |
≤10%IPeak |
|
|
功能性参数 |
||
|

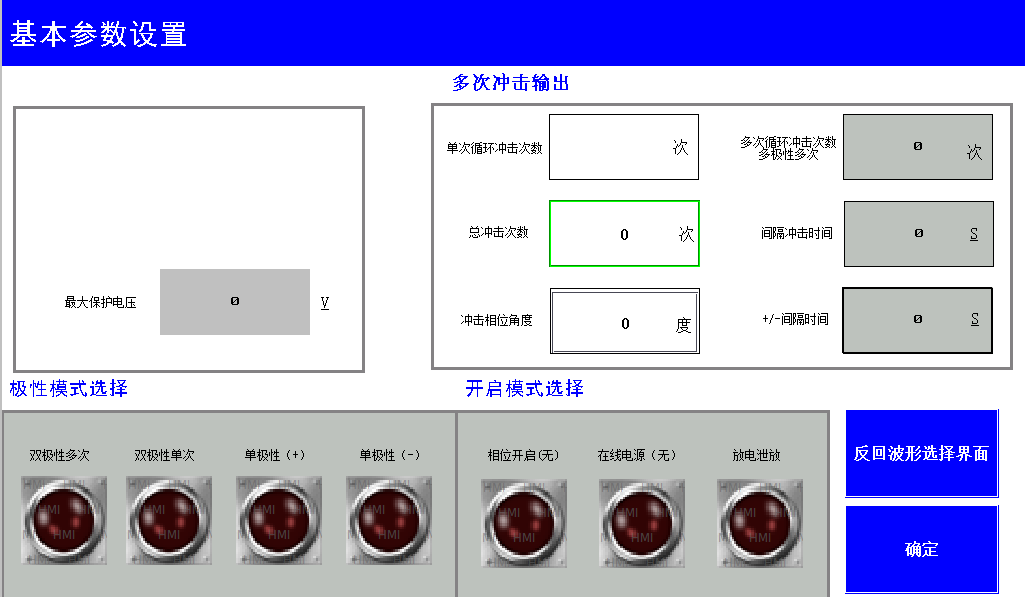

极性 |
正极性、负极性、正负交替（单次、即：正/负、正/负....）、正负交替（多次、即：正、正.../负、负....） |
|
|
循环次数 |
1～9999次； |
|
|
间隔时间 |
1～9999s； |
|
|
工位 |
可选配5工位测试治具 |
|
|
安全 |

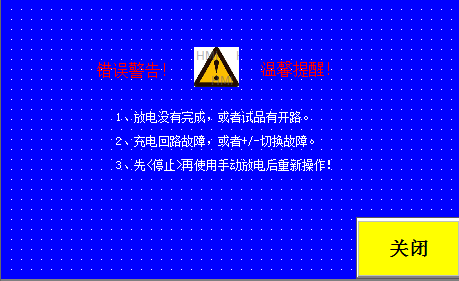

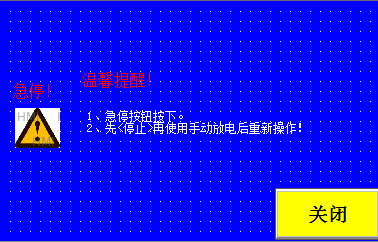

测试系统应具有完善的安全保护措施，包括但不限于门禁开关、自动接地、紧急停止按钮、状态指示灯、安全互锁等 |
|
|
控制 |

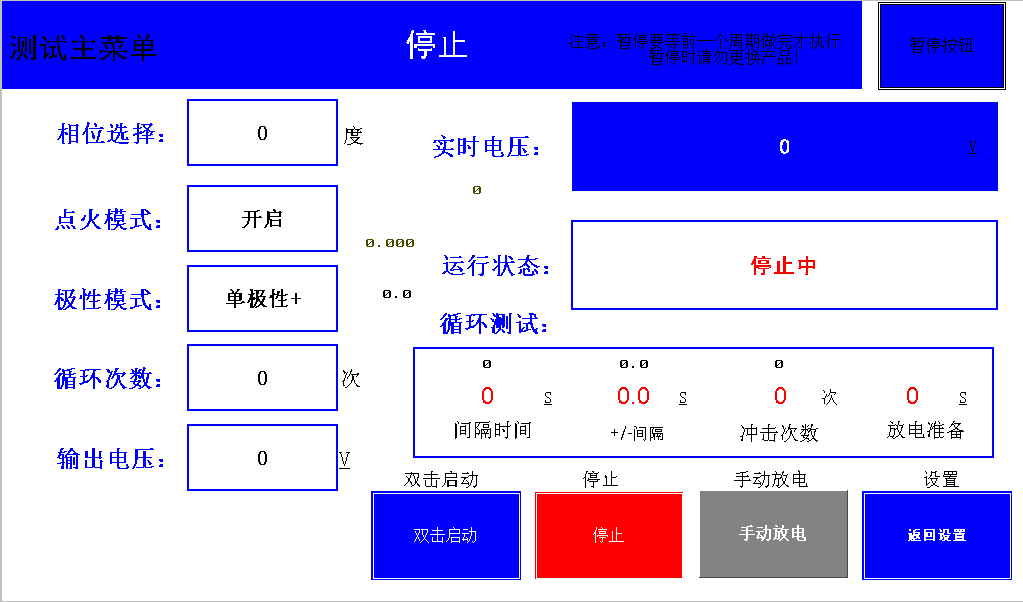

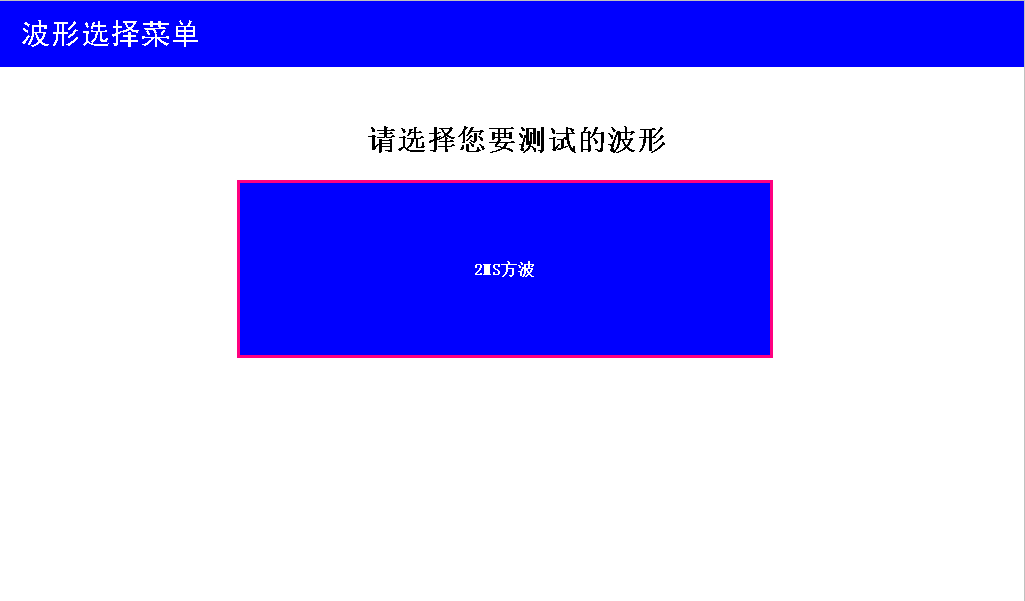

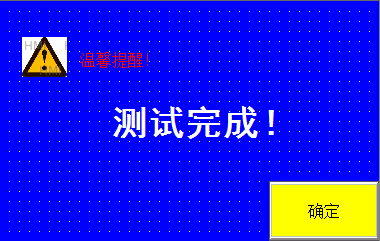

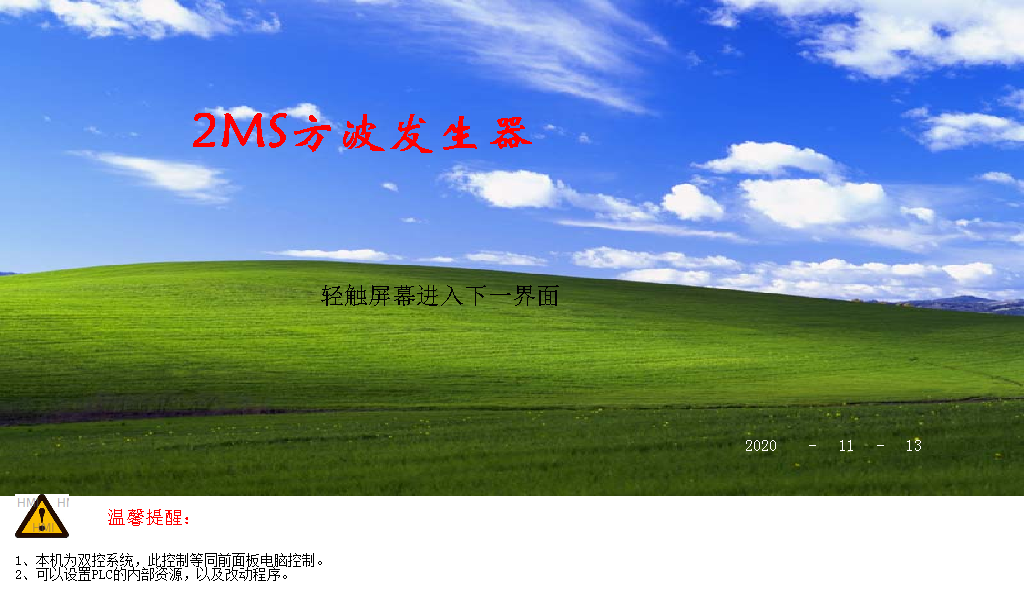

采用工业触摸屏与PLC联合控制系统 |
|
|

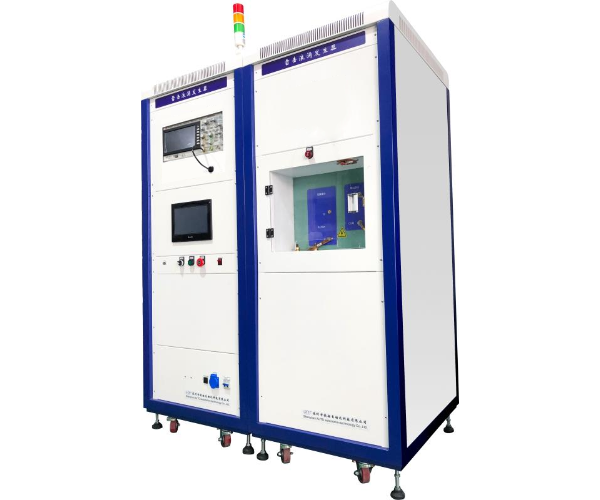

外形尺寸 （长×宽×高） |
800mm×1000mm×1832mm（控制柜体） |
|
|
800mm×1000mm×1832mm（高压柜体） |
||
|
自动测量系统 |
||
|
示波器 |
可选配普源RIGOL、是德科技Keysight、泰克tektronix 等品牌示波器 |
|
|
残压采集 |
可选配分压器采集试品残压 |
|
|
罗氏线圈 |
可选配电流采集罗氏线圈、可采集10/1000μs电流波形 |
|
|
波形测量软件 |
可选配自动测量软件：测量软件能自动采集示波器测试波形，并对波形的波前时间、波尾半峰时间、峰值电流、进行分析显示，并生成EXCEL或图片保存于电脑中，测量软件采集波形为示波器原图波形，不做任何分析和处理； |
|
|
隔离系统 |
可选配隔离系统：电脑与示波器通讯为RJ45通讯，电脑与示波器之间采用光电隔离系统； |
|
|
示波器 |
可选配普源RIGOL、是德科技Keysight、泰克tektronix 等品牌示波器 |
|
