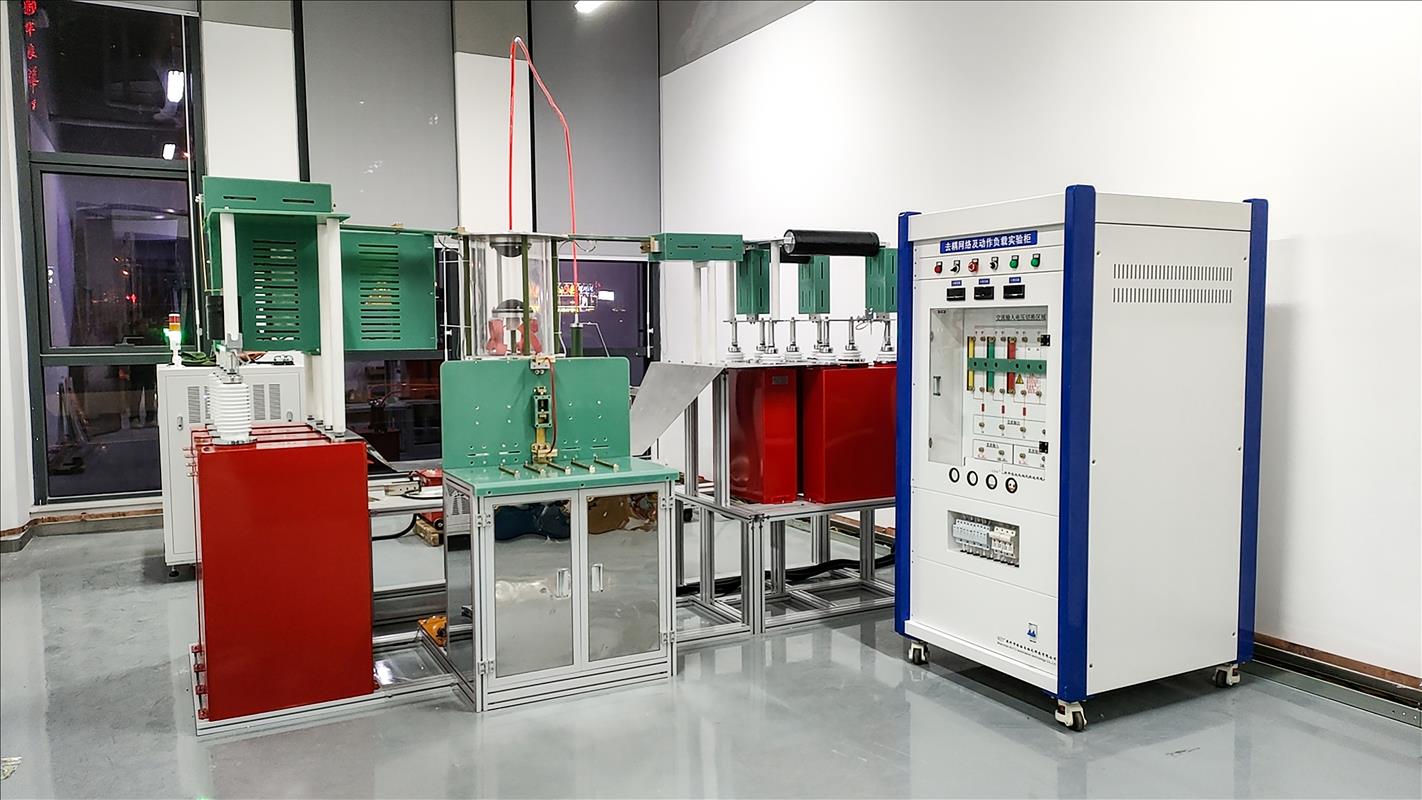

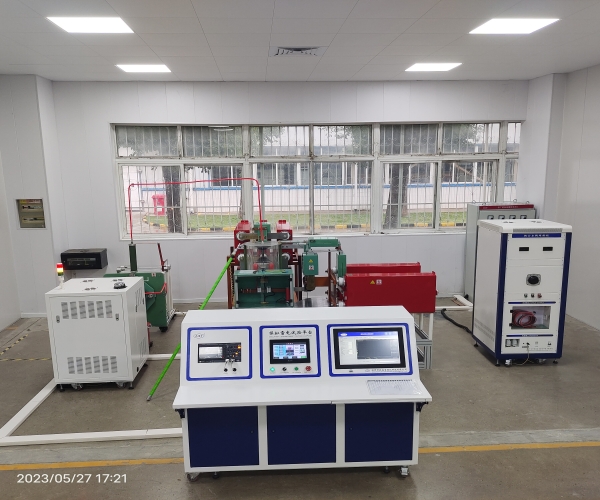

10/350μs模拟雷电实验冲击平台是我司基于GB/T 18802.11标准自主开发，具有系统集成度高、操作简单、智能化程度高等特点，可产生I类10/350μs（1kA～200kA）的冲击电流。主要用于SPD的限制电压试验，预处理试验和动作负载试验，也可用于MOV、GDT等防护元器件、电气、5G通信、光伏储能等整机产品等进行冲击电流试验和残压值的检定，或者用于其他科学研究试验。
型号: AT3181-（电流峰值）-E-S
依据标准
lIEC61643
lIEC62305
lGB/T18802.11
lYD/T1235.2
lTB/T2311
lUL1449
环境要求
l输入电压：AC380/50Hz
l海拔高度：≤2000m
l环境温度：－10℃～＋40℃
l相对湿度：≤85％、无凝霜
l防雷接地；独立防雷接地≤4Ω
l无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体、电源电压波形为正弦波、供电电源波形畸变率<5%
产品参数
|
波形参数 |
允许误差 |
|
|
短路电流输出范围 |
1kA～200kA |
±10% |
|
波前时间T1 |
10µs |
-10%～﹢100% |
|
波尾半峰值间T2 |
350µs |
±20% |
|
转移电荷量Q |
Iimp×a（a=5×10-4s） |
-10%～﹢20% |
|
比能量W/R |
Iimp2×b（b=2.5×10-4s） |
-10%～﹢45% |
|
电荷量Q转移时间 |
＜5ms |
|
|
比能量W/R释放时间 |
＜5ms |
|
|
冲击持续时间 |
＜5ms |
|
|
功能性参数 |
||
|
极性 |
正极性、负极性 |
|
|
相位触发 |
0º～360º（10°步进），相位触发系统为系统供电； |
|
|
循环次数 |
1～9999次； |
|
|
间隔时间 |
1～9999s； |
|
|
安全 |
测试系统具有完善的安全保护措施，包括：门禁开关、自动接地、紧急停止按钮、状态指示灯、安全互锁等 |
|
|
控制 |
采用工业触摸屏和PLC联合控制系统 |
|
|
自动测量系统 |
||
|
示波器 |
可选配普源RIGOL、是德科技Keysight、泰克tektronix 等品牌示波器 |
|
|
残压采集 |
配置电压采集分压器、可采集试品残压 |
|
|
罗氏线圈 |
配置电流采集罗氏线圈、可采集10/350μs电流波形 |
|
|
电脑 |
配置19寸触摸一体工业电脑 |
|
|
波形测量软件 |
配置自动测量软件：测量软件能自动采集示波器测试波形，并对波形的波前时间、波尾半峰时间、峰值电流、进行分析显示，并生成EXCEL或图片保存于电脑中，测量软件采集波形为示波器原图波形，不做任何分析和处理； |
|
|
隔离系统 |
电脑与示波器通讯为RJ45通讯，电脑与示波器之间采用光电隔离系统； |
|
