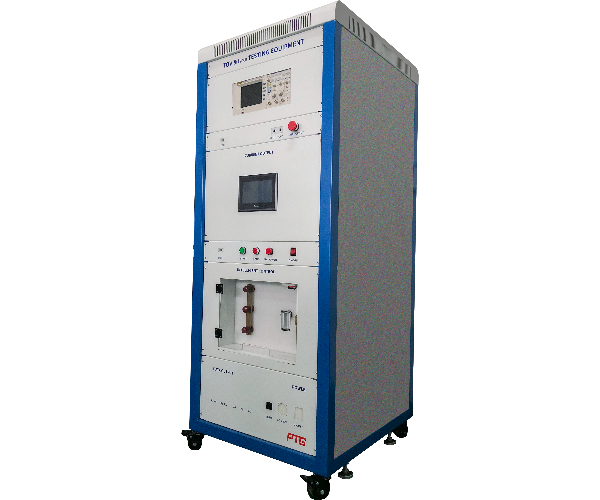

TOV高（中）暂态过电压试验柜是欧拓依据GB/T18802、YD1235标准自主开生产，具有系统集成度高，控制操作简单，智能化高，一键运行等特点，主要用于SPD中N-PE端陶瓷气体放电管（GDT）在高（中）压系统的故障引起的暂时过电压（TOV）下实验，或者用于其他科学研究试验。
型号: AT2189-012-G
依据标准
lIEC 61643
lGB/T 18802
lYD/T 1235
lYD/T 1542
lUL1449
环境要求
l输入电压：AC380/50Hz
l海拔高度：≤2000m
l环境温度：－10℃～＋40℃
l相对湿度：≤于85％、无凝霜
l防雷接地；独立防雷接地≤4Ω
l无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体、电源电压波形为正弦波、供电电源波形畸变率<5%；
技术参数
|
参数要求 |
允许误差 |
|
|
高（中）压TOV |
||
|
叠加高压电压 |
1200VAC（N-PE=1200V） |
0～﹢10% |
|
叠加高压电流 |
2A |
0～﹢10% |
|
叠加低压电压 |
255V |
0～﹢10% |
|
叠加低压电流 |
300A |
0～﹢10% |
|
持续时间 |
200ms |
|
|
相位注入角度 |
45°/90°/任意角度 |
|
|
功能性参数 |
||
|
控制 |
采用工业触摸屏和PLC联合控制系统 |
|
|
保护装置 |
有过压、过流保护装置 |
|
|
电流及电压监测 |
可选配电流互感器、高压探头、示波器采集电压及电流 |
|
|
自动测量系统 |
可选配自动测量软件，实验过程中自动记录TOV试验数据、试验时序的在线显示、存储、查询和报表输出，测试完成后可自动或手动生成测试报表 |
|
|
参数设置 |
试验参数可以在计算机软件界面上设置，并自动控制 |
|
|
安全 |
测试系统应具有完善的安全保护措施，包括但不限于门开关、自动接地、紧急停止按钮、状态指示灯、互锁等 |
|
|
外形尺寸（长×宽×高） |
800mm×1000mm×1832mm |
|
