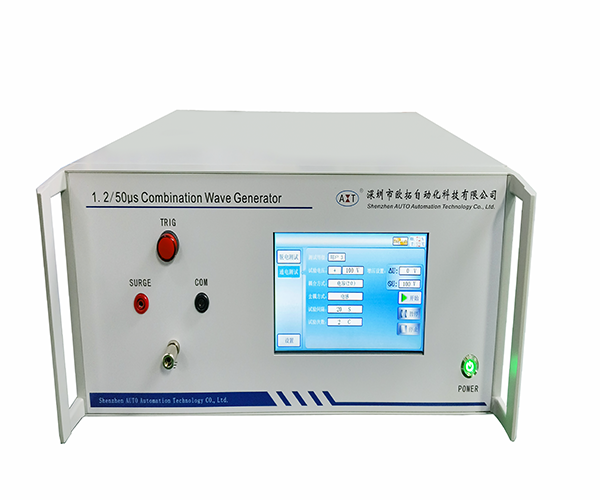

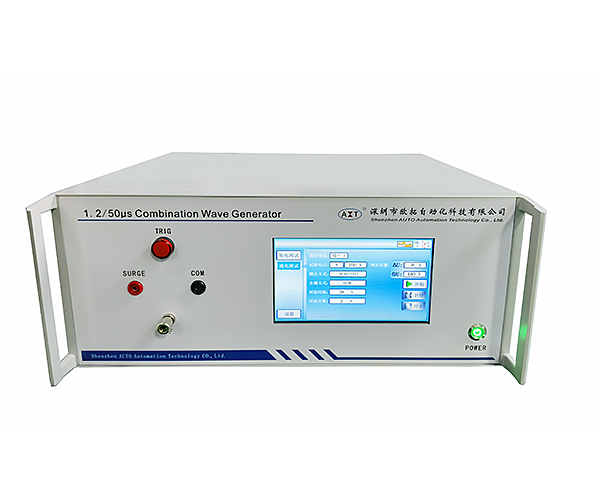

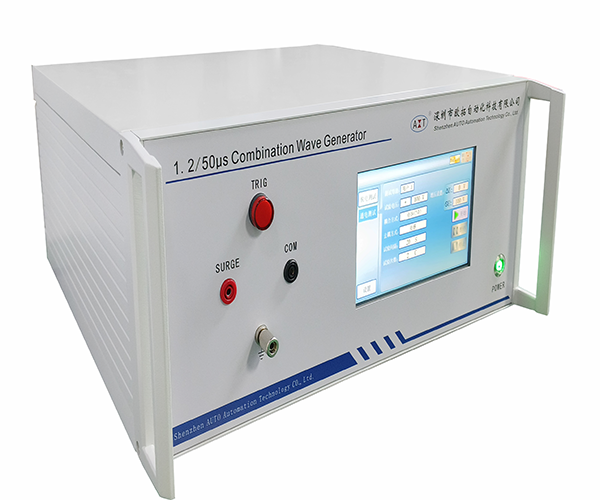

1.2/50μs(1kV）组合波发生器是我司基于GB/T 17626.5标准自主开发，具有系统集成度高、操作简单、智能化程度高等特点，可产生开路1.2/50μs（2V～1000V）和短路8/20μs（1A～500A）的组合波形。主要用于TVS、TSS等半导体器件及手机通信产品的浪涌测试。
型号: AT2181-001-T
依据标准
lIEC61000-4-5
lGB/T17626.5
lUL1449
环境要求
l输入电压：AC220/50Hz
l海拔高度：≤2000m
l环境温度：－10℃～＋40℃
l相对湿度：≤85％、无凝霜
l防雷接地；独立防雷接地≤4Ω
l无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体、电源电压波形为正弦波、供电电源波形畸变率<5%
产品参数
|
波形参数 |
允许误差 |
|
|
开路输出电压范围 |
2V～1000V |
±10% |
|
短路输出电流范围 |
1A～500A |
±10% |
|
电压波波前时间T1 |
1.2µs |
±30% |
|
电压波波尾半峰时间T2 |
50µs |
±20% |
|
电流波波前时间T1 |
8µs |
±20% |
|
电流波波尾半峰值间T2 |
20µs |
±20% |
|
输出阻抗 |
差模：2Ω |
±10% |
|
共模：12Ω |
±10% |
|
|
短路电流反极性振荡 |
≤30%IPeak |
|
|
相位触发 |
0º～360º |
|
|
功能性参数 |
||
|
极性 |
正/负，先正后负、先负后正（极性自动切换） |
|
|
循环次数 |
1～9999次； |
|
|
间隔时间 |
5～9999s； |
|
|
控制 |
采用7寸工业触摸屏控制 |
|
|
外形尺寸（长×宽×高） |
470mm×450mm×190mm |
|
|
耦合去耦网络 |
||
|
耦合方式 |
电容、电容/电阻、二极管 |
|
|
去耦方式 |
10A电感、二极管 |
|
|
自动测量系统 |
||
|
示波器 |
可选配普源RIGOL、是德科技Keysight、泰克tektronix 等品牌示波器 |
|
|
残压采集 |
可选配高压探头采集试品残压 |
|
|
罗氏线圈 |
可选配电流采集罗氏线圈、可采集8/20μs电流波形 |
|
|
电脑 |
可选配15寸触摸一体工业电脑 |
|
|
波形测量软件 |
可选配自动测量软件：测量软件能自动采集示波器测试波形，并对波形的波前时间、波尾半峰时间、峰值电流、进行分析显示，并生成EXCEL或图片保存于电脑中，测量软件采集波形为示波器原图波形，不做任何分析和处理； |
|
|
隔离系统 |
可选配隔离系统：电脑与示波器通讯为RJ45通讯，电脑与示波器之间采用光电隔离系统； |
|
